| പേയ്മെന്റ് തരം: | T/T,Paypal |
| Incoterm: | FOB |
| കുറഞ്ഞത്. ഓർഡർ: | 50 Piece/Pieces |
| ഗതാഗതം: | Ocean,Land,Air,Express |
| പോർട്ട്: | Shanghai |
മോഡൽ നമ്പർ.: CSOP28
ബ്രാൻഡ്: XL
Place Of Origin: China
| യൂണിറ്റുകൾ വിൽക്കുന്നു | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

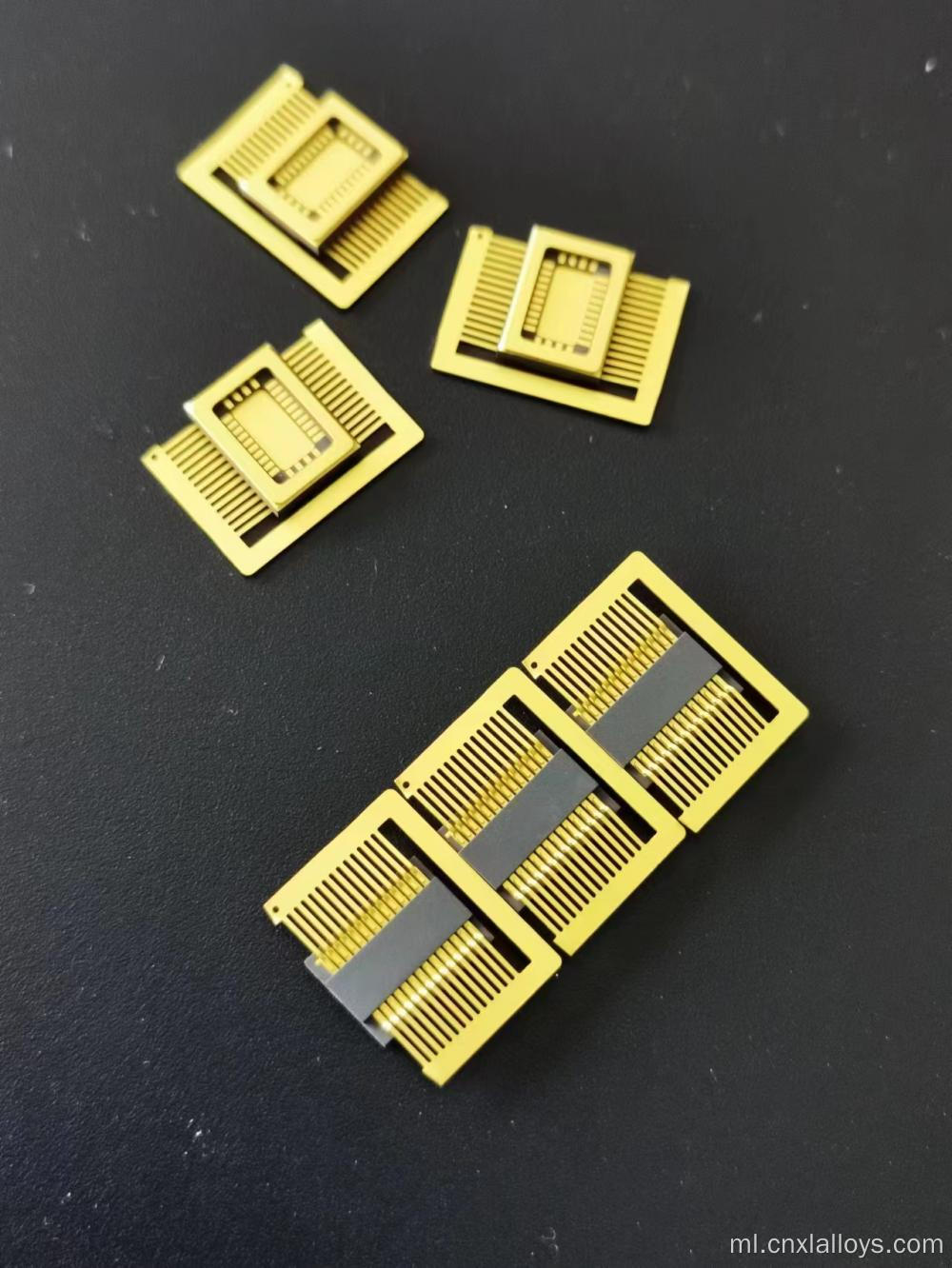

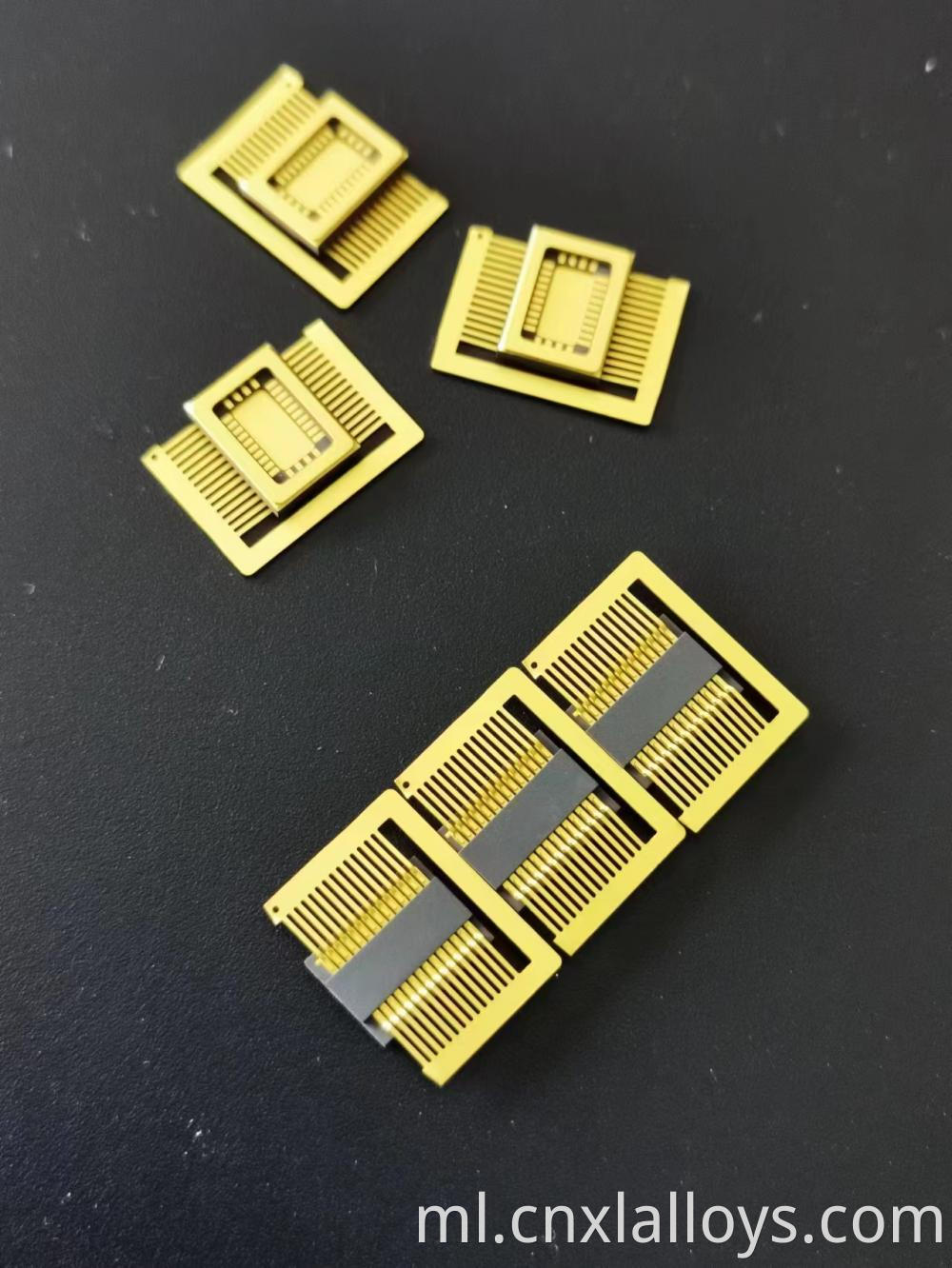

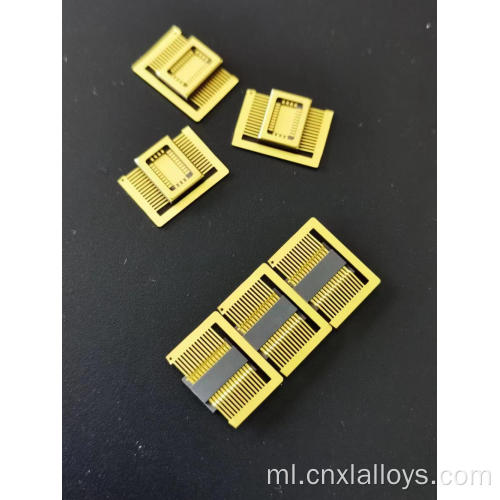

സെറാമിക് സ്മോൾലൈൻ പാക്കേജ് (സിഎസ്പി) ഉപരിതല മ mount ണ്ട് ടെക്നോളജിയുടെ സമാനതകളുള്ള ആനുകൂല്യങ്ങൾ സംയോജിപ്പിച്ച് ഹെർമെറ്റിക് സെറാമിക് എൻക്ലോസറിന്റെ സമാനതകളില്ലാത്ത വിശ്വാസ്യതയുമായി സംയോജിപ്പിക്കുന്നു. ഉയർന്ന പ്രകടനമുള്ള അനലോഗ്, മിക്സഡ്, മിക്സൽ, ഡിജിറ്റൽ ഐസിക്കുകൾ എന്നിവയ്ക്കായി രൂപകൽപ്പന ചെയ്ത 28 ലീഡ് പാക്കേജാണ് ഞങ്ങളുടെ സിഎസ്ഒപി -2. മോടിയുള്ള സോൾഡർ സന്ധികൾക്കും മൾട്ടി-ലെയർ അലുമിന ശരീരംക്കും കംപ്ലയിബിൾ ഗൾഡ്-വിംഗ് ഫീഡന്റ് ചെയ്യുന്നു, ഓട്ടോമോട്ടീവ്, ഇൻഡസ്ട്രിയൽ, ടെലികമ്മ്യൂണിക്കേഷൻ മേഖലകളിൽ അപേക്ഷ ആവശ്യപ്പെടുന്നതിനുള്ള പ്രധാന തിരഞ്ഞെടുപ്പാണ് ഈ പാക്കേജ്. സ്റ്റാൻഡേർഡ് പ്ലാസ്റ്റിക് സോയിക് പാക്കേജുകളിൽ വിശ്വാസ്യതയിലും പ്രകടനത്തിലും ഇത് ഒരു പ്രധാന അപ്ഗ്രേഡ് നൽകുന്നു.
ഞങ്ങളുടെ സിഎസ്ഒപി -8 പാക്കേജുകൾ കൃത്യതയ്ക്കും വിശ്വാസ്യതയ്ക്കും എഞ്ചിനീയറിംഗ് ചെയ്യുന്നു.
| Parameter | Specification (Model: CSOP28C) |
|---|---|
| Lead Count | 28 |
| Lead Pitch | 0.635 mm |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Material / Finish | Kovar / Gold (Au) over Nickel (Ni) |
| Die Cavity Dimensions (A x B) | 10.39 mm x 6.39 mm |
| Overall Dimensions (C x D) | 12.56 mm x 8.68 mm |
| Package Thickness | 1.4 mm |
| Sealing Method | Au-Sn Solder Seal |
| Hermeticity | Meets MIL-STD-883 requirements |
ചെറിയ രൂപവും മികച്ച പിച്ചും ഉയർന്ന സാന്ദ്രത പിച്ച് ലേ outs ട്ടുകളെ അനുവദിക്കുന്നു, ഇത് കുറയുന്ന ദ്വാര പാക്കേജുകളുമായി താരതമ്യപ്പെടുത്തുമ്പോൾ ഒരു ചെറിയ ഉൽപ്പന്ന കാൽപ്പാലിലെ കൂടുതൽ പ്രവർത്തനം പ്രാപ്തമാക്കുന്നു.
ഒരു യഥാർത്ഥ ഹെർമെറ്റിക് സീൽ നേടാനുള്ള കഴിവ്, താപനിലയുള്ള അന്തരീക്ഷത്തിൽ പ്രവർത്തിക്കുന്ന അപ്ലിക്കേഷനുകൾക്ക് ഏറ്റവും അനുയോജ്യമായ ആപ്ലിക്കേഷനുകൾ, കെമിക്കൽസ് പാക്കേജിലേക്കുള്ള എക്സ്പോഷർ, ഓട്ടോമോട്ടീവ് ഇലക്ട്രോണിക്സ് പാക്കേജിംഗിൽ ഒരു പ്രധാന ആവശ്യകത.
സെറാമിക് പാക്കേജിനും പിസിബിക്കും ഇടയിൽ തെർമോ-മെക്കാനിക്കൽ സമ്മർദ്ദം ആഗിരണം ചെയ്യുന്നതിനും ഇത് സോൾഡർ ജോയിന്റ് ക്ഷീണം, ആയിരക്കണക്കിന് താപനില സൈക്കിളുകളിലൂടെ ദീർഘകാല വിശ്വാസ്യത ഉറപ്പാക്കുന്നതിനാണ് കംപ്ലയിന്റ് "ഗുൾ-വിംഗ്" ലീഡുകൾ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്.
അലുമിന സെറാമിക് ബോഡി സമന്വയിപ്പിച്ച സർക്യൂട്ടിൽ നിന്ന് പിസിബിയിലേക്ക് മാറ്റുന്നു,, തമലി ആംപ്ലിഫയറുകളും വോൾട്ടേജ് റഫറൻസുകളും പോലുള്ള തീർത്തും സെൻസിറ്റീവ് ഘടകങ്ങൾക്കുള്ള സുസ്ഥിരമായ പ്രകടനം ഉറപ്പാക്കുക.
ഉയർന്ന പ്രകടനമുള്ള ഐസിസികളുടെ വിശാലമായ ശ്രേണിയിലെ ഒരു വൈവിധ്യമാർന്ന പാക്കേജാണ് സിഎസ്ഒപി:
പക്വതയുള്ള മൾട്ടി-ലെയർ സെറാമിക് പ്രോസസ്സ് (എച്ച്ടിസിസി) ഉപയോഗിച്ച് ഞങ്ങളുടെ സിഎസ്ഒകൾ നിർമ്മിക്കുന്നു. ഓരോ പാക്കേജുകളും ഞങ്ങളുടെ കൃത്യമായ മാനദണ്ഡങ്ങൾ നിറവേറ്റുന്നുവെന്ന് ഉറപ്പാക്കുന്നതിന് ഡൈജക്ഷൻ പരിശോധന, പ്ലേറ്റിംഗ് കനം അളക്കുന്നത്, ഹെർമിറ്റിറ്റി പരിശോധന എന്നിവ ഉൾപ്പെടെ ഓരോ ചീട്ടും കർശനമായ ഗുണനിലവാര നിയന്ത്രണമുണ്ട്.
Q1: ഒരു സാധാരണ പ്ലാസ്റ്റിക് സോയിക് പാക്കേജിലൂടെ ഒരു സിഎസ്ഒപിയുടെ പ്രധാന ഗുണം എന്താണ്?
A1: പ്രാഥമിക നേട്ടം വിശ്വാസ്യതയാണ്. ഒരു സിഎസ്ഒപിക്ക് ഹെർമെറ്റിക്കലി സീൽ ചെയ്യാം, ഇത് പ്ലാസ്റ്റിക് പാക്കേജുകൾക്കുള്ള പ്രധാന ഫലത്തെ സംവിധാനമാണ്. കൂടാതെ, സെറാമിക് ബോഡി മികച്ച താപ പ്രകടനം വാഗ്ദാനം ചെയ്യുന്നു. ദീർഘകാല വിശ്വാസ്യത നിർണായകമാകുന്ന ഏത് അപ്ലിക്കേഷനും ഇത് സിഎസ്ഒപിയെ തിരഞ്ഞെടുക്കുന്നു.
Q2: CSOP പാക്കേജുകൾ സോളിംഗ് ചെയ്യുന്നതിനുള്ള മികച്ച പരിശീലനങ്ങൾ ഏതാണ്?
A2: സ്റ്റാൻഡേർഡ് SMT റിഫ്ലോയിംഗ് സോളിഡിംഗ് പ്രോസസ്സുകൾ ഉപയോഗിച്ച് സിഎസ്ഒപികൾ ഒത്തുചേരണം. ഉയർന്ന നിലവാരമുള്ള താപ സമ്മർദ്ദത്തിന് പാക്കേജ് വിധേയമാക്കാതെ ഉയർന്ന നിലവാരമുള്ള സോൾഡർ സന്ധികൾ ഉറപ്പാക്കാൻ സോൾഡർ ഒട്ടിക്കുന്ന നിർമ്മാതാവ് ശുപാർശ ചെയ്യുന്ന ഒരു നിയന്ത്രിത റിഫ്ലോ പ്രൊഫൈൽ ഉപയോഗിക്കേണ്ടത് പ്രധാനമാണ്. റിഫ്ലോയ്ക്ക് പോസ്റ്റ്-റിഫ്ലോസ്റ്റ് ക്വാളിറ്റി സ്ഥിരീകരിക്കുന്നതിന് വിഷ്വൽ അല്ലെങ്കിൽ ഓട്ടോമേറ്റഡ് ഒപ്റ്റിക്കൽ പരിശോധന (AOI) ഉപയോഗിക്കണം.
Q3: മറ്റ് പിൻ എണ്ണുകളും ബോഡി വലുപ്പങ്ങളും ലഭ്യമാണോ?
A3: അതെ. ഞങ്ങൾ സോപ്പ് ശൈലിയിൽ ഒരു കൂട്ടം സെറാമിക് പാക്കേജുകളുടെ വിശാലമായ കുടുംബം വാഗ്ദാനം ചെയ്യുന്നു, പിൻ എണ്ണം 4 മുതൽ 56 വരെയും വിവിധ ബോഡി വീതിയും ലീഡ് പിച്ചുകളും. നിങ്ങളുടെ നിർദ്ദിഷ്ട ആവശ്യകതകൾ നിറവേറ്റുന്നതിന് ഞങ്ങൾക്ക് ഇഷ്ടാനുസൃത ഫുട്പ്രിന്റുകൾ വികസിപ്പിക്കാനും കഴിയും.
