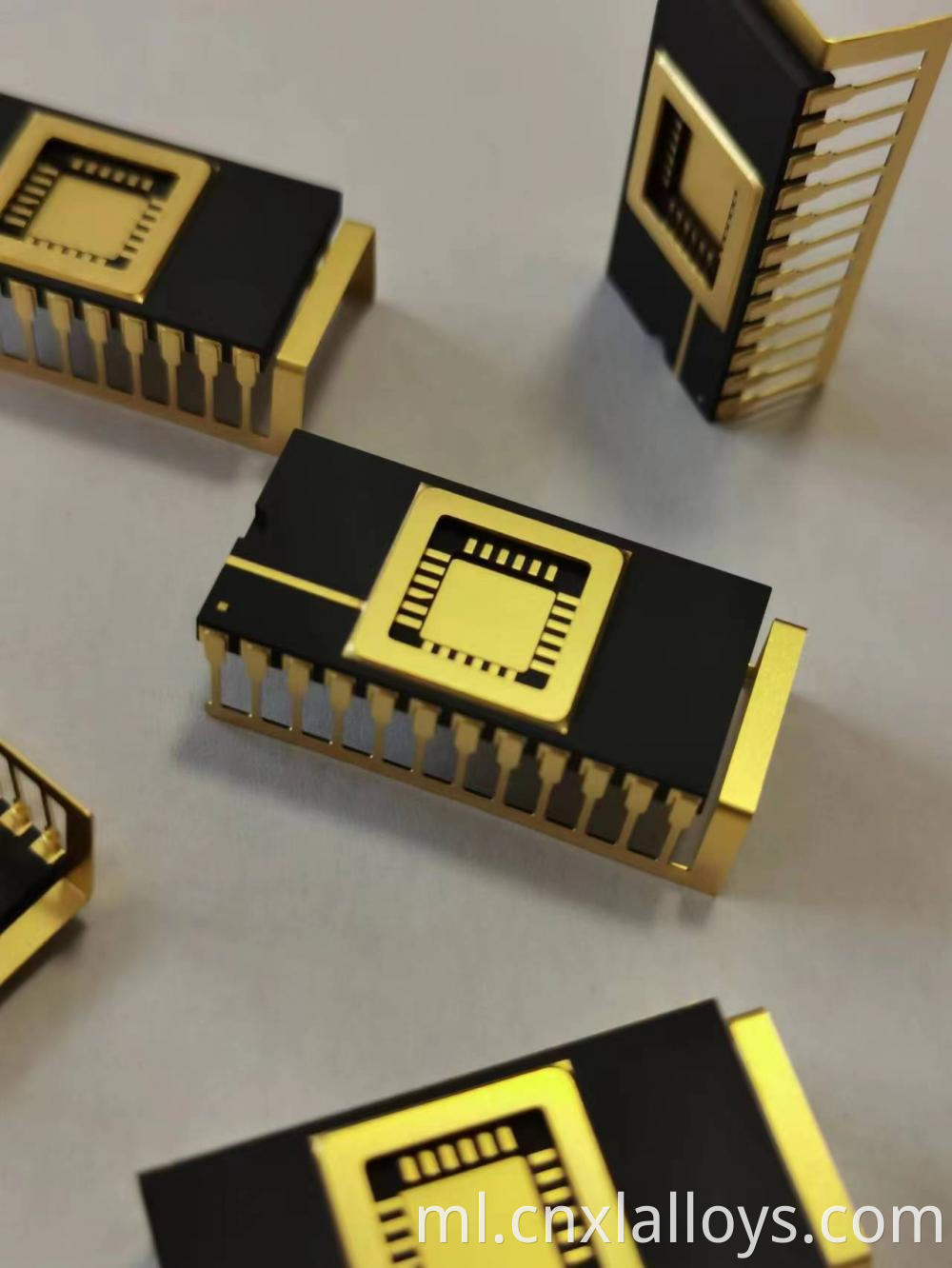

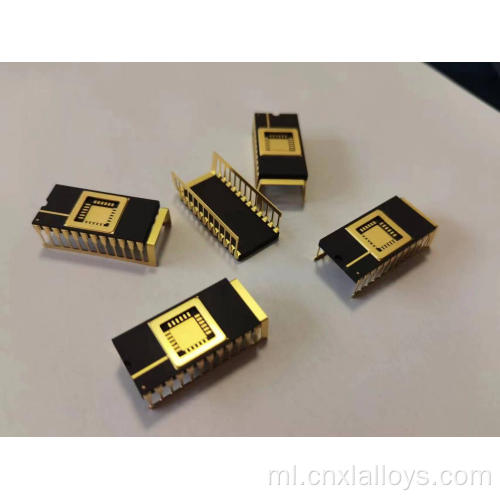

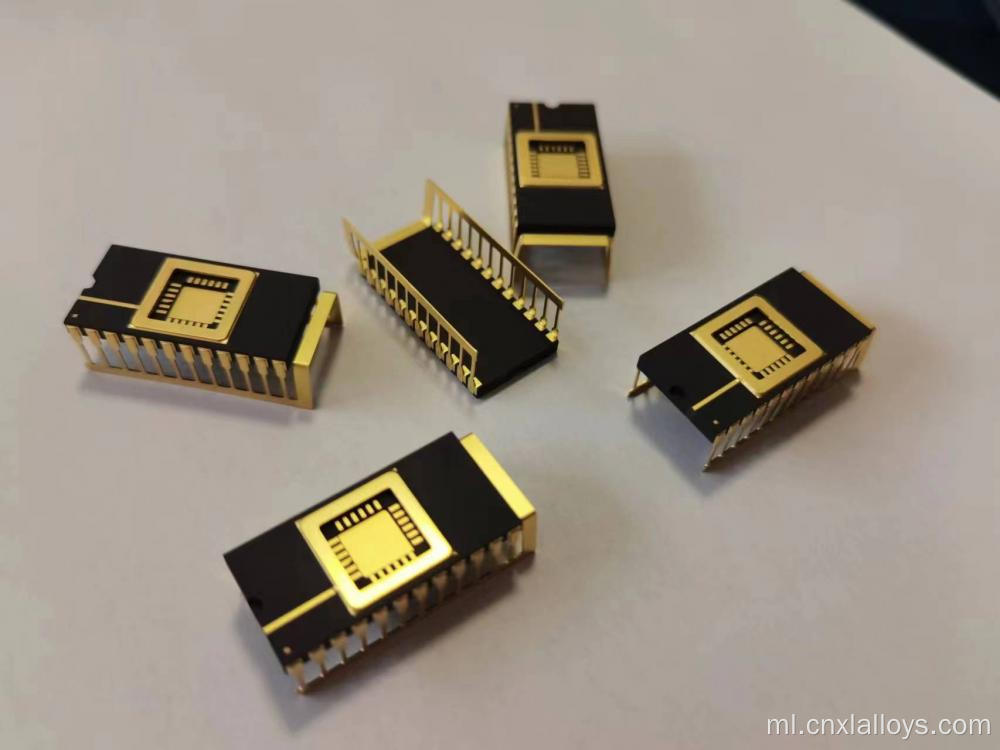

24-പിൻ സെറാമിക് ഡ്യുവൽ ഇൻ-ലൈൻ പാക്കേജ് (CDIP) മൈക്രോകൺട്രോളറുകൾ, EPROM-കൾ, സ്പെഷ്യലൈസ്ഡ് ഇൻ്റർഫേസ് ചിപ്പുകൾ എന്നിവ പോലെയുള്ള സങ്കീർണ്ണമായ ഇൻ്റഗ്രേറ്റഡ് സർക്യൂട്ടുകൾക്കായി ഒരു ഉയർന്ന വിശ്വാസ്യതയുള്ള ത്രൂ-ഹോൾ പരിഹാരമാണ്. ശക്തമായ മൾട്ടി-ലെയർ സെറാമിക് ബോഡിയും ഹെർമെറ്റിക്കലി സീലബിൾ ഡിസൈനും ഉപയോഗിച്ച് നിർമ്മിച്ച CDIP-24 അതിൻ്റെ പ്ലാസ്റ്റിക് എതിരാളികളെ അപേക്ഷിച്ച് മികച്ച പരിരക്ഷയും താപ പ്രകടനവും വാഗ്ദാനം ചെയ്യുന്നു. വ്യാവസായിക, എയ്റോസ്പേസ്, ലോംഗ്-ലൈഫ് കൊമേഴ്സ്യൽ സിസ്റ്റങ്ങളിലെ ആപ്ലിക്കേഷനുകൾക്കുള്ള ഇൻഡസ്ട്രി സ്റ്റാൻഡേർഡാണ്, ഉപകരണത്തിൻ്റെ പരാജയം ഒരു ഓപ്ഷനല്ല. ഇതിൻ്റെ ഉപയോക്തൃ-സൗഹൃദ ത്രൂ-ഹോൾ ഫോർമാറ്റ് പ്രോട്ടോടൈപ്പിംഗിനും ഫീൽഡ് സേവനക്ഷമത ആവശ്യമായി വരുന്ന സിസ്റ്റങ്ങൾക്കും അനുയോജ്യമാക്കുന്നു.
ഞങ്ങളുടെ CDIP-24 പാക്കേജുകൾ അളവുകൾക്കും ഗുണനിലവാരത്തിനുമായി കർശനമായ JEDEC മാനദണ്ഡങ്ങൾ പാലിക്കുന്നു.
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
ഈർപ്പം, ഈർപ്പം, വായുവിലൂടെയുള്ള മലിനീകരണം എന്നിവയിൽ നിന്ന് സംയോജിത സർക്യൂട്ടിനെ വേർതിരിക്കുന്ന യഥാർത്ഥ ഹെർമെറ്റിക് സീൽ ആണ് ഞങ്ങളുടെ CDIP-24 ൻ്റെ പ്രധാന നേട്ടം. സെറാമിക് ഐസി പാക്കേജിംഗിൻ്റെ സ്വർണ്ണ നിലവാരമാണിത്, ദീർഘകാല വിശ്വാസ്യതയ്ക്ക് ഇത് അത്യന്താപേക്ഷിതമാണ്.
സെറാമിക് നിർമ്മാണം ഐസിയിൽ നിന്നുള്ള ചൂട് പുറന്തള്ളാൻ കുറഞ്ഞ താപ പ്രതിരോധ പാത നൽകുന്നു, സുസ്ഥിരമായ പ്രവർത്തനം ഉറപ്പാക്കുകയും അമിതമായി ചൂടാകുന്നത് മൂലമുള്ള പ്രകടന ശോഷണം തടയുകയും ചെയ്യുന്നു.
ത്രൂ-ഹോൾ ഡിസൈൻ സോക്കറ്റിംഗിന് അനുയോജ്യമാണ്, ഇത് അപ്ഗ്രേഡുകൾ, അറ്റകുറ്റപ്പണികൾ അല്ലെങ്കിൽ റീപ്രോഗ്രാമിംഗ് (ഇപ്രോമുകളുടെ കാര്യത്തിൽ) ഐസി എളുപ്പത്തിൽ നീക്കംചെയ്യാനും മാറ്റിസ്ഥാപിക്കാനും അനുവദിക്കുന്നു. ഇത് വികസനം ലളിതമാക്കുകയും അന്തിമ ഉൽപ്പന്നത്തിൻ്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
കർക്കശമായ സെറാമിക് ബോഡിയുടെയും ശക്തമായ മെറ്റൽ ലീഡുകളുടെയും സംയോജനം ഗണ്യമായ മെക്കാനിക്കൽ സമ്മർദ്ദം, ഷോക്ക്, വൈബ്രേഷൻ എന്നിവയെ നേരിടാൻ കഴിയുന്ന ഒരു പാക്കേജ് സൃഷ്ടിക്കുന്നു, ഇത് കഠിനമായ വ്യാവസായിക പരിതസ്ഥിതികൾക്ക് അനുയോജ്യമാക്കുന്നു.
സിഡിഐപി-24 എന്നത് നിർണ്ണായക ഘടകങ്ങളുടെ വിശാലമായ ശ്രേണിക്കുള്ള പാക്കേജാണ്:
നിങ്ങളുടെ നിർദ്ദിഷ്ട ഐസിയുടെ പ്രകടനം ഒപ്റ്റിമൈസ് ചെയ്യുന്നതിന് മൾട്ടി-ലെയർ സെറാമിക് ബോഡിക്കുള്ളിൽ ഞങ്ങൾക്ക് ഇഷ്ടാനുസൃത ഇൻ്റേണൽ റൂട്ടിംഗും ഗ്രൗണ്ട് പ്ലെയിൻ കണക്ഷനുകളും നൽകാൻ കഴിയും. ഞങ്ങൾ നിർമ്മിക്കുന്ന ഓരോ പാക്കേജും വിശ്വാസ്യതയ്ക്കും പ്രകടനത്തിനുമായി ഞങ്ങളുടെ ഉയർന്ന മാനദണ്ഡങ്ങൾ പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കാൻ കർശനമായ ഗുണനിലവാര പരിശോധനകൾക്ക് വിധേയമാണ്.
Q1: 0.300", 0.600" വീതിയുള്ള DIP തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?
A1: ഇത് രണ്ട് വരി പിന്നുകൾക്കിടയിലുള്ള അകലത്തെ സൂചിപ്പിക്കുന്നു. ചെറിയ പിൻ കൗണ്ട് ഡിഐപികൾ (20 പിന്നുകൾ വരെ) പലപ്പോഴും "ഇടുങ്ങിയ" 0.300" സ്പെയ്സിംഗ് ഉപയോഗിക്കുന്നു, അതേസമയം ഈ 24-പിൻ പതിപ്പ് പോലുള്ള വലിയ പിൻ കൗണ്ട് ഡിഐപികൾ പാക്കേജിനുള്ളിൽ ഒരു വലിയ ഡൈ ഉൾക്കൊള്ളാൻ "വൈഡ്" 0.600" സ്പെയ്സിംഗ് ഉപയോഗിക്കുന്നു.
Q2: UV-ഇറേസബിൾ EPROM-കൾക്കായി ഒരു വിൻഡോ ഉപയോഗിച്ച് ഈ പാക്കേജുകൾ വാങ്ങാനാകുമോ?
A2: അതെ. ഈ പാക്കേജ് ശൈലി, ലിഡിൽ സംയോജിപ്പിച്ചിരിക്കുന്ന ക്വാർട്സ് വിൻഡോയിൽ പ്രസിദ്ധമായി ലഭ്യമാണ്, ഇത് റീപ്രോഗ്രാമിംഗിനായി അൾട്രാവയലറ്റ് ലൈറ്റ് ഉപയോഗിച്ച് EPROM ഡൈ മായ്ക്കാൻ അനുവദിക്കുന്നു. ഓർഡർ ചെയ്യുമ്പോൾ ഈ ആവശ്യകത വ്യക്തമാക്കുക.
Q3: ഈ പാക്കേജുകൾ സോൾഡർ ചെയ്യുന്നതിനുള്ള ഏറ്റവും നല്ല മാർഗം ഏതാണ്?
A3: വൻതോതിലുള്ള ഉൽപാദനത്തിന്, വേവ് സോൾഡറിംഗ് ഏറ്റവും സാധാരണവും കാര്യക്ഷമവുമായ രീതിയാണ്. പ്രോട്ടോടൈപ്പിംഗ് അല്ലെങ്കിൽ റിപ്പയർ ജോലികൾക്കായി, താപനില നിയന്ത്രിത സോളിഡിംഗ് ഇരുമ്പ് ഉപയോഗിച്ച് മാനുവൽ സോളിഡിംഗ് തികച്ചും സ്വീകാര്യമാണ്. ശക്തമായ നിർമ്മാണം കാരണം, CDIP-കൾ മാനുവൽ സോൾഡറിംഗ് പ്രക്രിയകളെ വളരെ സഹിഷ്ണുത പുലർത്തുന്നു.
